Fehlerbild eines 7806 Linearreglers
Mein Videorecorder hat nach 10 Jahren treuem Dienst angefangen ein Eigenleben zu entwickeln. Er warf die Kassette nach dem Einlegen ein paar Sekunden später wieder aus. Außerdem ging er von Play automatisch nach ca. 1min wieder auf Stop. Deshalb habe ich mir mein Oszi geschnappt und das Netzteil unter die Lupe genommen.

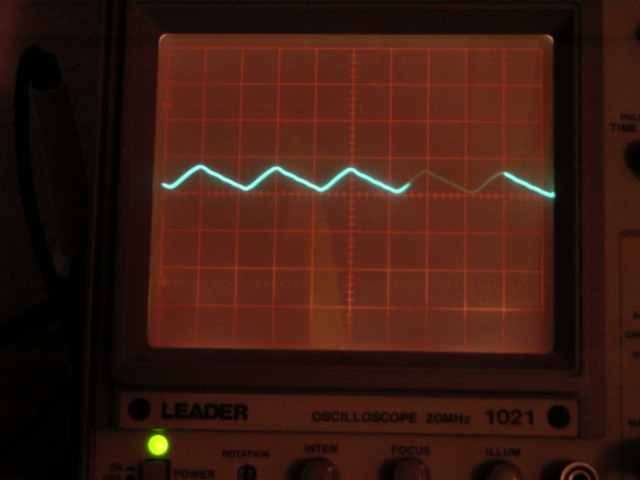

Das Bild zeigt die Eingangsspannung eines 7806 (2V/div) also Veff ca. 11V, 2V
Restwelligkeit.

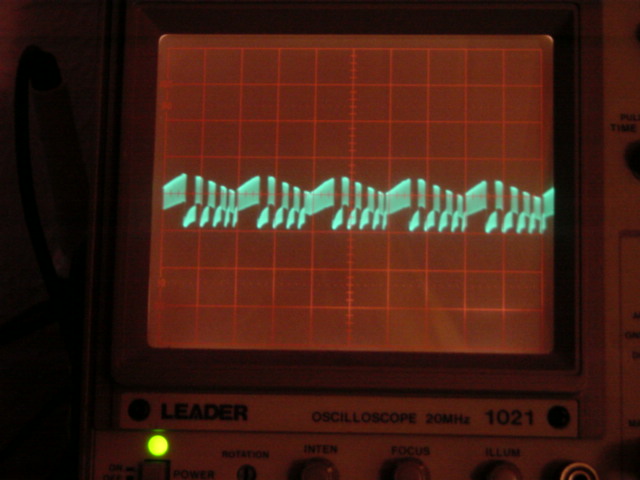

Und nun die Ausgangsspannung. Es ist deutlich zu erkennen, daß der Spannungsregler schwingt. Der Grund war ein Elektrolytkondensator, der im Laufe der Zeit an Kapazität verloren hat. Nach Austausch des Elkos und 1 Kondensators hat der Videorecorder wieder super funktioniert. Kleine Ursache, große Wirkung.
Ausgangsspannung
